さまざまな建築図面を平面図から自動作成



平面図から連動した図面作成!

平面詳細図や矩計図、立面図、展開図といった申請・施工する上で必要な各種図面を全て自動で作成します。
設計段階での時間短縮にもつながり実業務の効率化が図れます。



高い連動性脳で図面をスピード作成





1/100・1/50平面詳細図も自動作成



1/100はもちろん、1/50縮尺用の詳細図も自動で完了します。

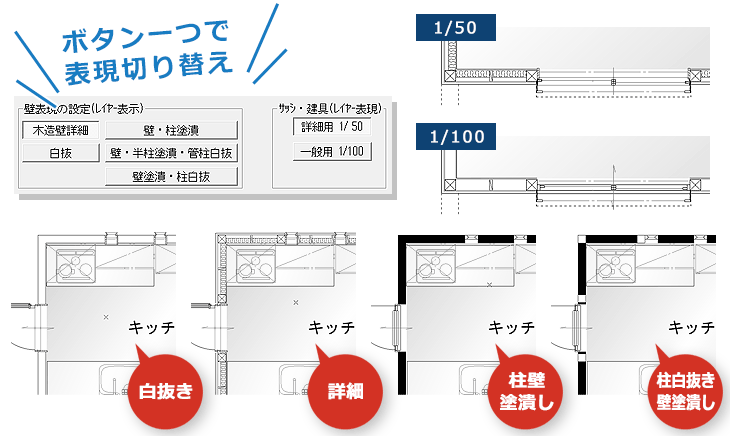

壁の塗りつぶしや詳細表示等の切り替えもマウス操作で簡単にできるので、用途に合わせて作図できます。



ライン&カラーで立面図を自動作成





ライン&カラーで立面図を自動作成



間取り図と屋根図が完成すれば、立面図も簡単に自動出力できます。

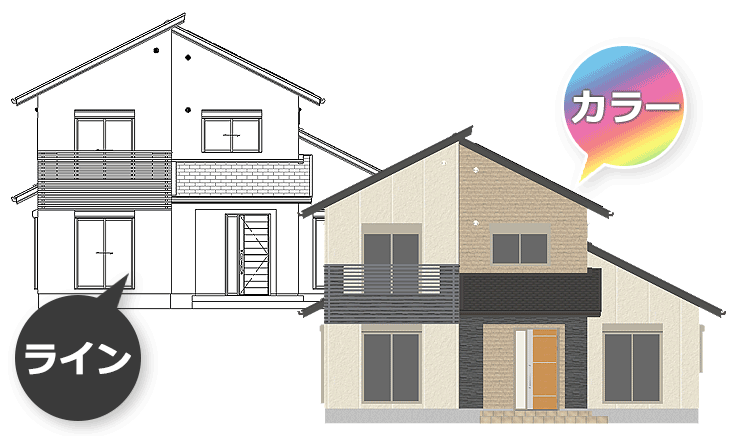

各種申請に利用するライン立面図や、提案で威力を発揮するカラー立面図の2つの出力方法を選択して作成することが可能です。

ライン&カラー 立面図





平板・トラバース・GPS対応の敷地図



平板測量・トラバース測量・GPS測量 の3つの測量法に対応しています。

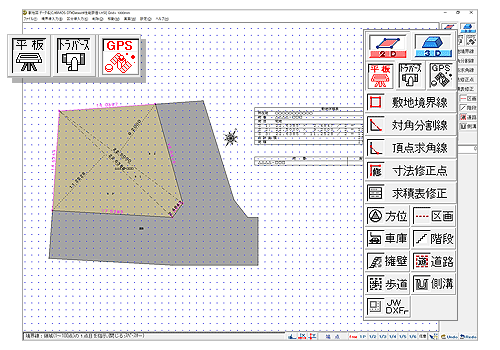

敷地境界線、敷地高低値を設定すれば、入力した敷地図を自動で3D化します。
作成した敷地図を平面図に配置すると、作成した敷地の3次元データがパースにも反映します。



3つの測量法から敷地入力



切断面を指定するだけ!簡単断面-矩計図作成



切断線を指定して矩計図作成



B-MOS平面図で入力した間取りデータを基に、矩計図を自動で作成します。

構造図データが入力されていれば、梁や土台などの構造図データも考慮して矩計図作成を行います。

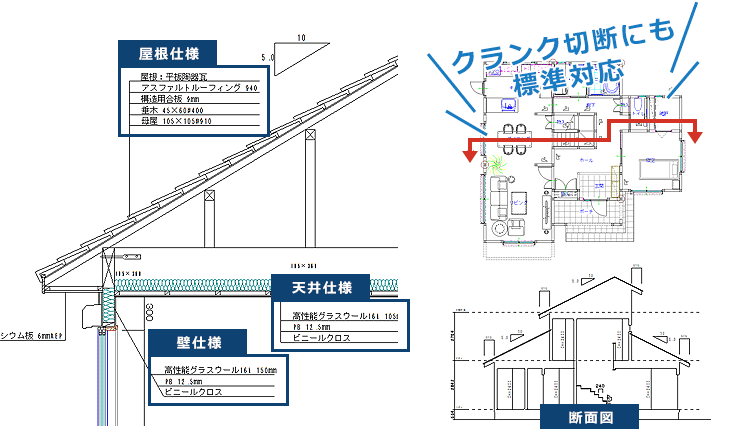

切断面は自由に設定でき、クランクによる切断も可能で、部分的な矩計図作成にも対応しています。



壁や屋根、部屋をクリックすると各仕様内容を簡単に表記することができます。







部屋を指定するだけ!簡単展開図作成

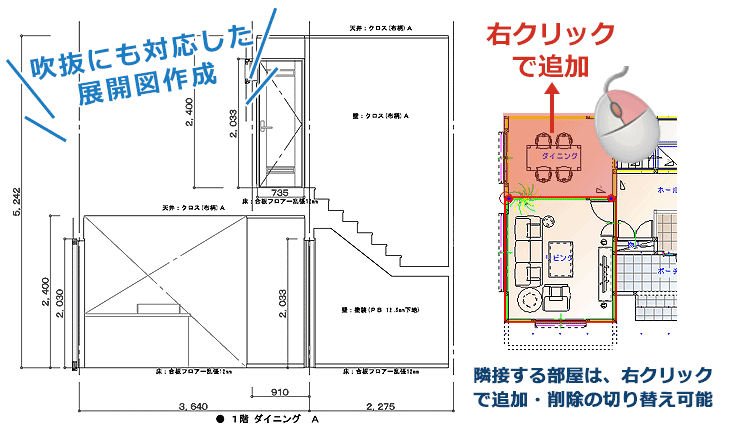

展開図を作成したい部屋を平面図上からマウスクリックで選択して、「展開図作成」ボタンを押すだけで、展開図が自動作成されます。部屋の寸法や建具の寸法、部屋の仕様内容など必要な情報も自動で作成されます。
吹き抜け部屋や部屋と部屋を連結させた展開図も作成可能です。



吹き抜けにも対応した展開図作成







自動レイアウト機能で書類作成&一括印刷



平面図から連動した図面作成!

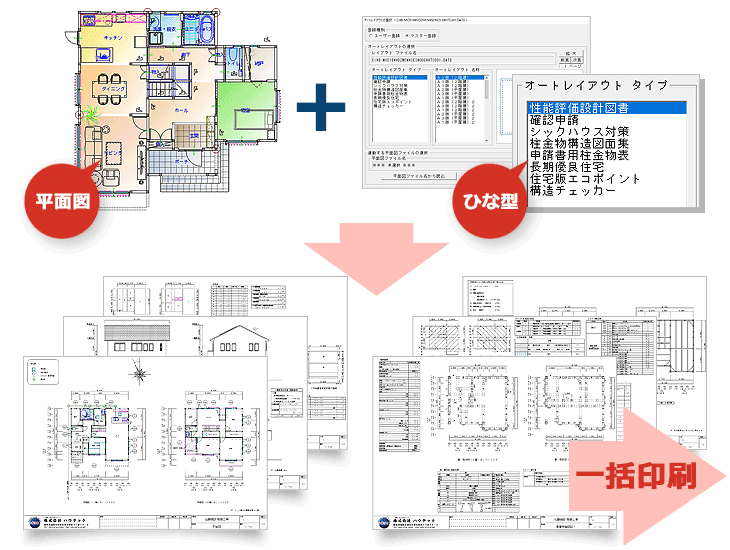

面倒で作成時間のかかる確認申請書や長期優良住宅などの設計図書も、B-MOS特有の「オートデータレイアウト機能」(ユニCAD)を利用すると、平面図とレイアウトひな形を選択するだけの簡単操作で、複数の書類を一気に自動作成することが出来ます。作成した複数の書類は一括して印刷することができます。



自動レイアウトで書類作成&一括印刷



作成した図面を多彩なコマンドで加筆修正



ユニCADは、JWW・JWC・DXFファイルの入出力に対応

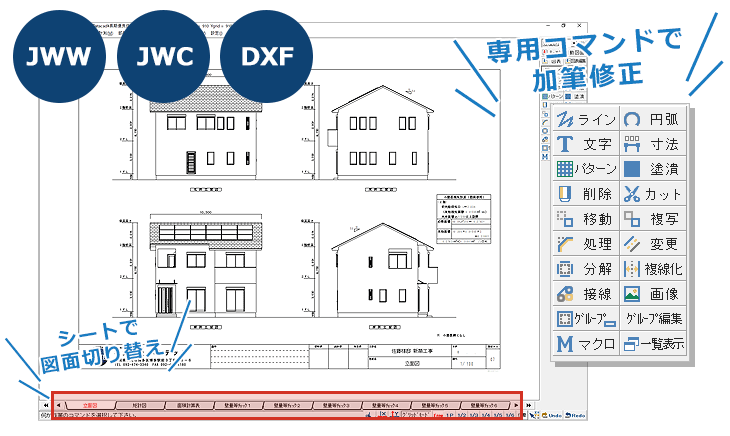

各プログラムで作成した図面は、ユニCAD(B-MOSの汎用2次元CAD)の多彩なコマンドを利用して、加筆修正を行うことが出来ます。
ページ機能やレイヤー機能によって、複数の図面を1つのファイルで管理でき、編集作業も容易に行えます。



JWW、JWC、DXFの入出力にも対応
