木造軸組工法住宅の許容応力度構造計算ソフト 「ハウストラ」

構造計算ソフト「ハウストラ」

構造計算ソフト「ハウストラ」では、水平力・鉛直荷重・局部荷重に対する検定を許容応力度に基づいて計算します。

木造3階建て住宅はもちろんですが、木造2階建て住宅においても、昇り梁や大開口など横架材スパン表の適用を外れる場合は構造計算が必要となります。構造計算ソフト「ハウストラ」では、部分的な構造計算書のチェック・出力にも対応しています。



■認定取得の構造計算ソフト「ハウストラ」

「木造軸組工法住宅の許容応力度設計構造計算ソフト ハウストラ」(以下ハウストラ)は、
日本住宅・木材技術センター発行の「木造軸組工法住宅の許容応力度設計2008年版」に対応!
ハウストラは、「木造建築物電算プログラム認定」の認定を取得しています。

認定取得の構造計算ソフト「ハウストラ」



■構造計算ソフト「ハウストラ」で構造設計

「木造軸組工法住宅の許容応力度設計構造計算ソフト ハウストラ」(以下ハウストラ)は、
日本住宅・木材技術センター発行の「木造軸組工法住宅の許容応力度設計2008年版」に対応! 「木造建築物電算プログラム認定」の認定を取得しています。

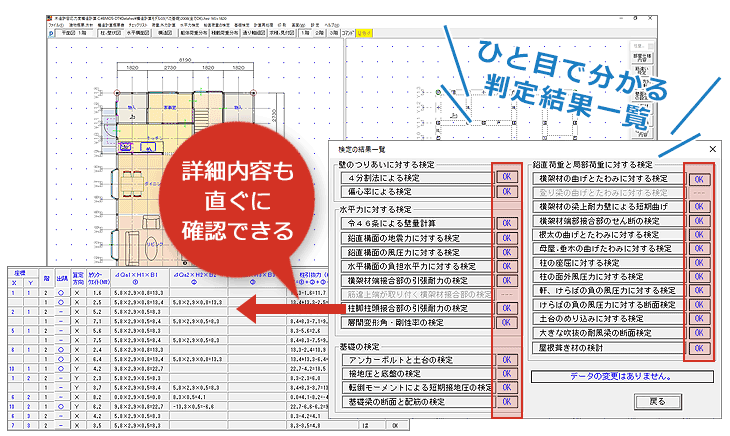

各検定を自動計算&判定

各検定を自動計算&判定

構造計算画面に入るだけで、自動で許容応力度計算の各検定を自動計算します。荷重設定等を伏図や立面図などで確認しながら、編集できます。



横架材の曲げたわみ検定

横架材の曲げたわみ検定

全ての桁梁の曲げたわみをスピード自動検定。正確な柱位置で集中荷重の算定をしているので、現実的で無駄のない梁の選定が出来ます。

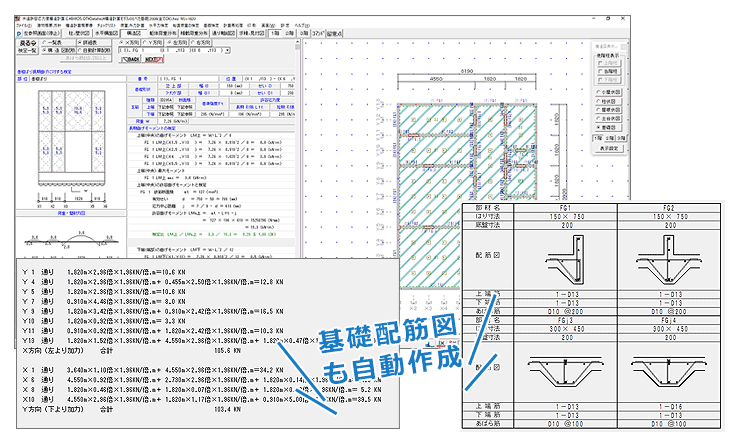

基礎の検定

基礎の検定

基礎梁の断面や配筋、アンカーボルトの検定にも、もちろん対応しています。確認しやすいように、応力図や計算内容、伏図等を同時表記しています。

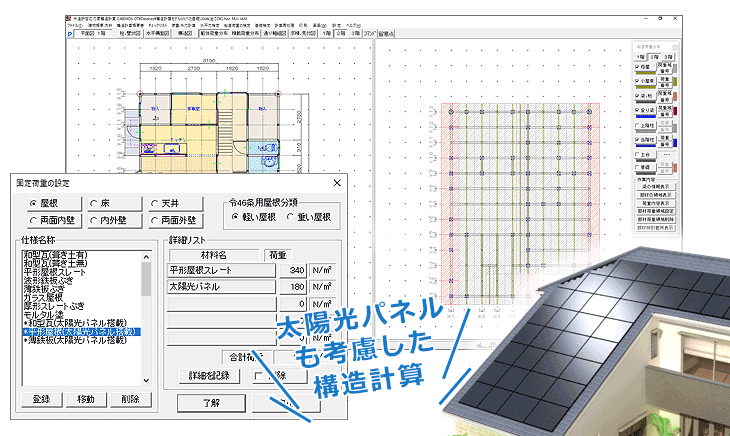

多彩な荷重設定で太陽光パネルも考慮

多彩な荷重設定で太陽光パネルも考慮

屋根面ごとに荷重設定を変更できるので、太陽光パネル設置分の荷重を加算して、各種検定をすることができ、安全性を確認・編集することができます。

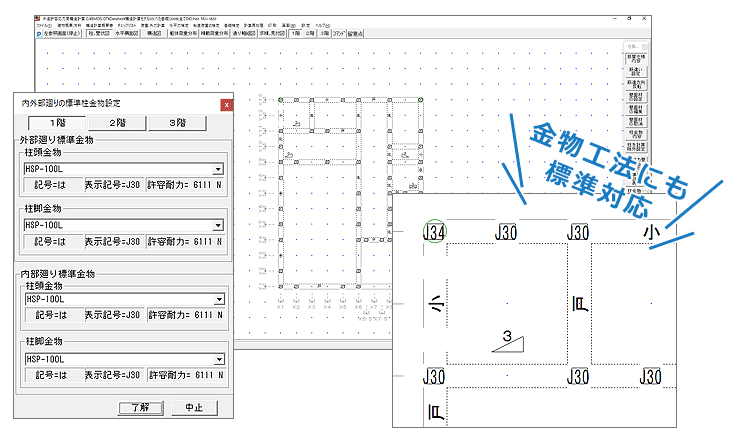

金物工法にも対応

グランドワークス社のHSフレーム金物にも対応

株式会社グランドワークス社HSフレーム金物工法に対応した計算処理が可能です。
在来工法と同様に、入力した平面図や構造図などのデータから、自動で金物工法(HSフレーム金物)に対応した計算処理で構造計算を行ないます。



構造計算ソフト「ハウストラ」の画面イメージ

構造計算ソフト「ハウストラ」の作業画面をご紹介します。

■作業画面イメージ

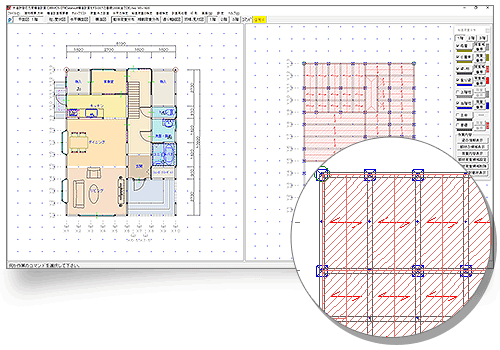

柱壁伏図

柱壁伏図

2画面表示で分かりやすく表示。筋違いの方向反転や耐力壁の変更などが行えます。

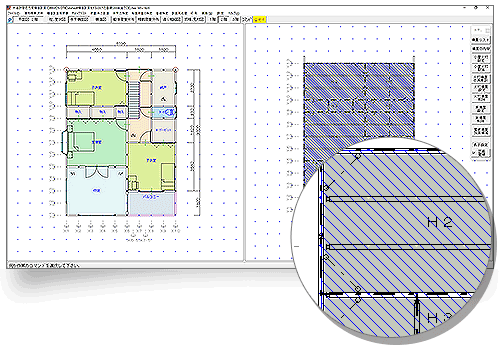

水平構面図

水平構面図

母屋や桁、小屋束、柱などの荷重分布を表示します。荷重領域も自動で計算します。

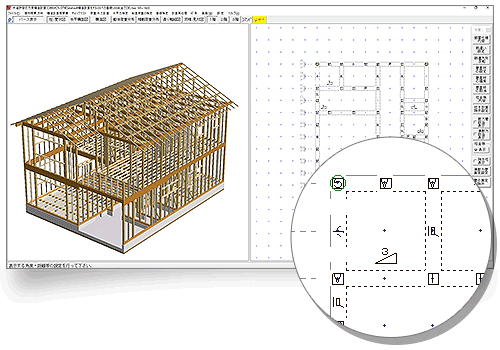

構造図

構造図

プレカットに対応した仕口の表示。各伏図を重ねて表示することができます。



鉛直荷重分布図

鉛直荷重分布図

母屋や桁、小屋束、柱などの荷重分布を表示します。荷重領域も自動で計算します。

積載荷重分布図

積載荷重分布図

部屋やバルコニーなどの積載荷重分布を色別に分かりやすく表示します。

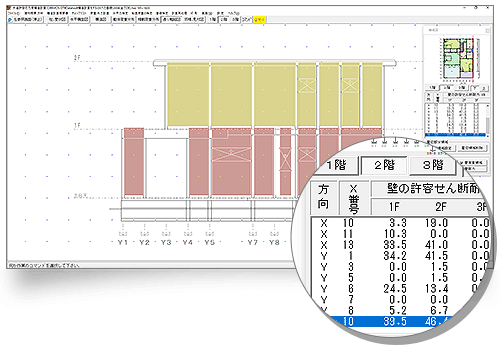

通り軸組図

通り軸組図

各階の壁の許容せん断耐力を各通りごとに確認することができます。通り軸組図も図面から自動で計算します。



■計算表画面イメージ

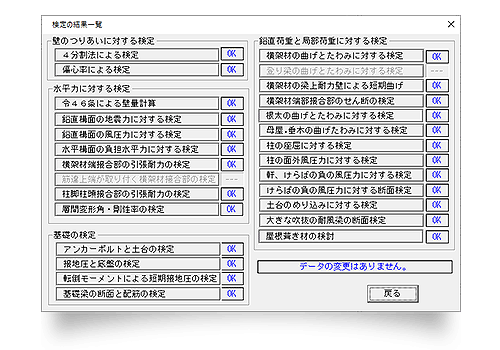

許容応力度計算の流れ図

許容応力度計算の流れ図

構造計算の流れと判定結果を一覧で確認することができます。各項目をクリックすると計算表など詳細な内容を確認することができます。

偏心率による検定

偏心率による検定

偏心率の計算表や重心の算定結果を一覧表で確認することができます。

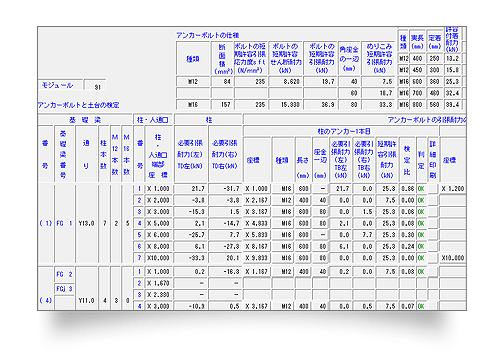

アンカーボルトと土台の検定

アンカーボルトと土台の検定

アンカーボルトの仕様やアンカーボルトの引張耐力の検定結果を確認することができます。

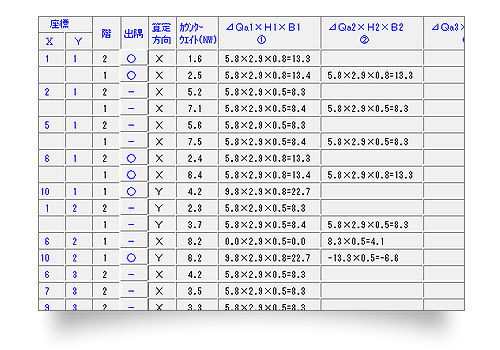

柱頭柱脚接合部の引張耐力の検定

柱頭柱脚接合部の引張耐力の検定

N値計算表を一覧で確認できます。また、軸組図や金物仕様図もあわせて確認できます。

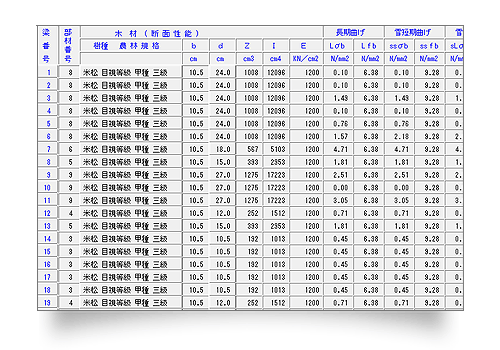

横架材の曲げとたわみに対する検定

横架材の曲げとたわみに対する検定

長期曲げ・雪短期曲げ・雪長期の曲げたわみをチェックします。

母屋垂木の曲げたわみに対する検定

母屋垂木の曲げたわみに対する検定

母屋・たるきの検定をチェックします。結果だけでなく計算過程も確認できます。
