ここから始めるB-MOSの世界

建築業界のさらなる発展と、そこに携わる方々の業務をサポートするために誕生した建築CAD「B-MOS」は、住宅プレゼンから申請図面作成、見積り、省エネ、構造計算、リフォームなどの業務を効率化し受注へつなげるトータルシステムです。
長年、たくさんのお客様にご愛顧頂き、「プランニングのしやすさ」「パースの綺麗さ」など、多くの内容について評価を頂いており、優れた操作性と分かりやすさで、建築CADが未経験の方でも手軽にスタートすることが出来ます。





抜群の操作性で実現するスピーディな間取り入力

プランニングのスタートは、間取りの入力から!

初心者でも手軽に使える建築CAD



ここで作成した間取りが、パースや申請図面、各種計算に連動します。

この基本となる間取り入力は、マウス操作で簡単に行うことができるので、建築CADのご利用が未経験の方やパソコンが苦手な方でも、悩むことなく手軽に入力することができます。

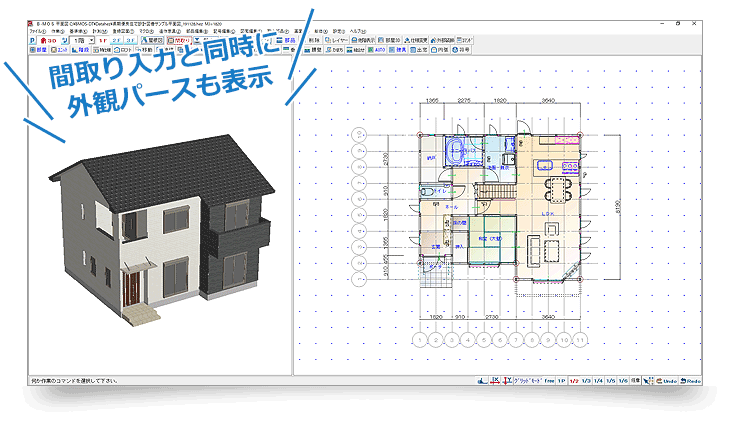

2画面表示で分かりやすい





  • 部屋入力による作成
    入力したい部屋の大きさや形状をマウスでクリックするだけの簡単入力

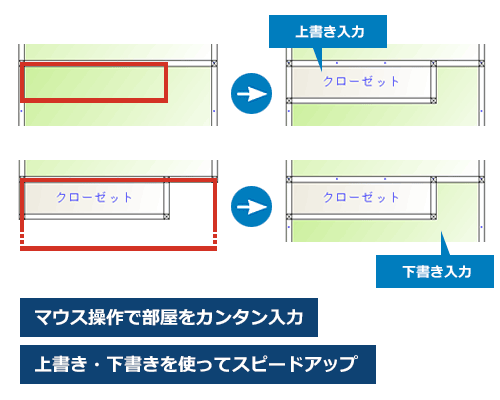

    部屋の上書き・下書き入力を使い分ければ、重なっている部屋も楽々入力できます。


    部屋入力

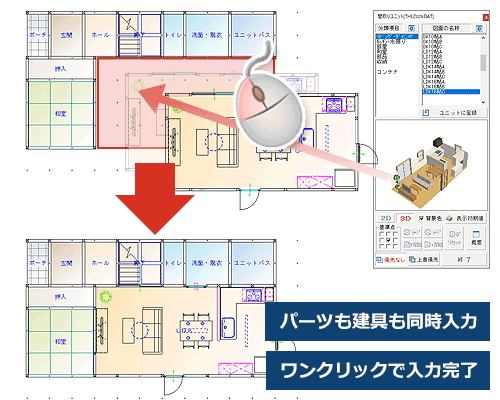

  • ユニット選択による作成
    家具などのパーツを配置した部屋をユニット登録しておくと、マウスのワンクリックだけでパーツがセットされた部屋をすぐに入力できます。

    一度入力した部屋&パーツは、事前にユニット登録しておくことで、いつでもワンクリックで入力できます。
    ユニット部屋入力

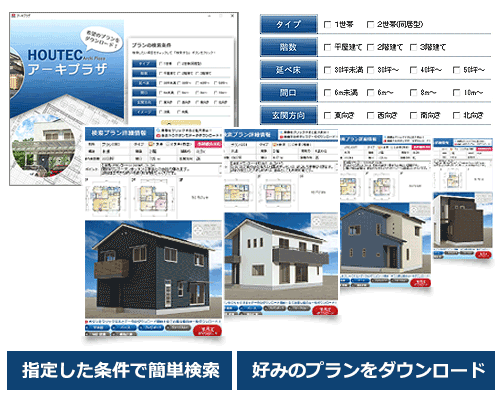

  • プラン検索による作成
    すぐにプランを提案したい場合は、「プラン検索」をご利用ください。

    豊富なプランから希望の条件でプランを検索して、平面図データをダウンロードすれば、すぐに提案が行えます。 検索したプランをベースにプランニングしましょう!
    プラン検索
部屋入力時の「ワンポイント」

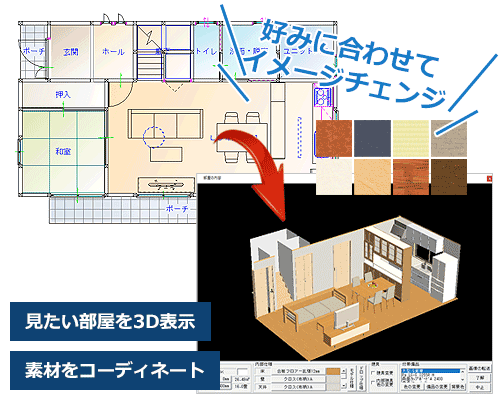

プランニングとあわせてイメージ確認 見たい部屋を3D表示

平面図に入力した部屋は、「部屋ビュー」コマンドを利用すれば、3D表示したい部屋をクリックするだけで簡単に立体的にイメージを確認することができます。

間取り入力やパーツ配置をしながら、部屋のイメージまでも簡単に確認することができるので、効率よくプランニングを進めることができます。

また、3D表示された部屋は、マウスのドラッグ操作で部屋を自由に回転させることができるので、見たいところ・気になるところに視点を変えて確認することが出来ます。

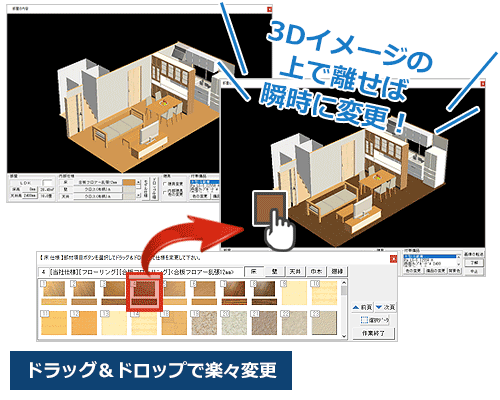

テクスチャ素材を手軽に変更 変えたい素材を離せば瞬時に変わる

各部屋に設定されている床・壁・天井などのテクスチャ素材は、マウスのドラッグ&ドロップ操作によって簡単・スピーディに変更作業が行えます。

また、外観パースについても、平面図と外観パースを2画面表示することで、外観イメージを確認しながらドラッグ&ドロップ操作によって簡単に変更作業が行えます。

この軽快な操作性は、プラン検討やリフォームなどのお客様との打ち合わせに効果を発揮します。漠然としたイメージも変更→確認を繰り返すことでカタチとなり、お客様にも満足いただける家づくりが行えます。

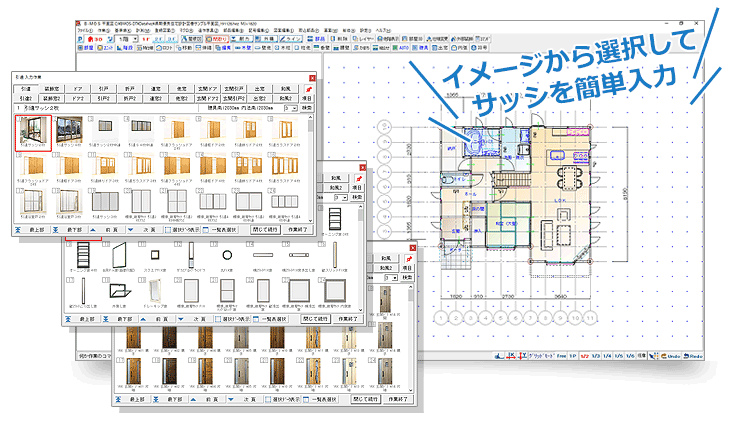

サッシの入力も楽々マウス操作で完了

間取り入力の次は、サッシ・建具の入力!

サッシ・建具はAuto建具で楽々入力



サッシや建具は、間取り入力した壁の上に重なるように入力します。サッシや建具が入力されると同時に、壁や柱は自動的に削除されるので、入力したい場所をクリックするだけで、入力作業が完了します。



通常、サッシや建具を入力する際は、引違やドア、引戸などの種類を選択する必要がありますが、そんな選択操作を省いて、サッシや建具を自動で行える「Aotu建具」機能を利用することで、さらにスピーディなサッシ・建具の入力が行えます。

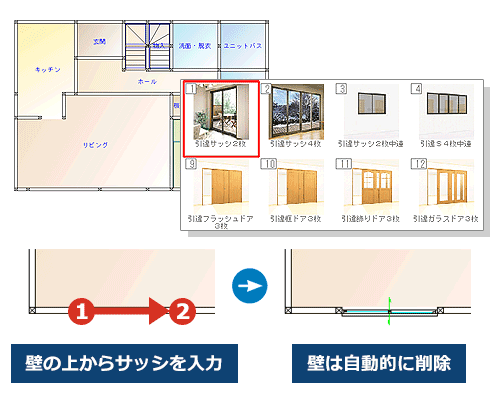

  • 「任意」による建具入力
    任意による建具入力では、あらかじめ建具の種類や幅・高さを指定して平面図上に任意で入力を行います。

    壁の上でサッシを➀→②(開き方向などがある場合は方向指示)とクリックするだけで簡単に入力が行えます。入力位置にある壁や柱は自動的に削除されるので、気にせず入力作業が行えます。
    任意による建具入力
  • 「自動」による建具入力

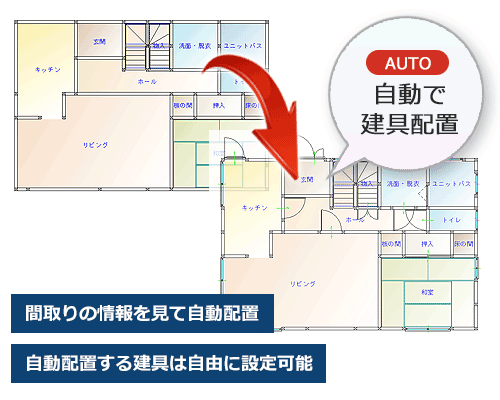

    自動による建具入力では、入力した部屋や壁の長さなどの情報を読み取って、状況に合わせたサッシや建具を自動配置します。

    「Auto建具」を利用すると、種類選択等の操作を省略することができるので、サッシ・建具入力が楽々完了します。
    自動配置後のサッシ・建具は、自由に編集することもできます。
    自動による建具入力
建物の外周情報を読み取って屋根を自動作成

プランニングが完了したら、屋根の入力!

プランニングが完了したら、屋根の入力



切妻・寄棟などの屋根形状と屋根の勾配、軒出、軒先形状などの条件を設定すれば、あとは条件に合わせて屋根を自動作成します。



屋根は一面毎に任意で入力することもできるので、複雑な形状の屋根も表現することが可能です。











  • 「任意」による屋根入力
    大屋根や棟違いの屋根など、自動では難しい複雑にかかる屋根も、任意屋根入力を利用すれば、様々な形状の屋根を自由に作成することができます。

    任意による屋根入力

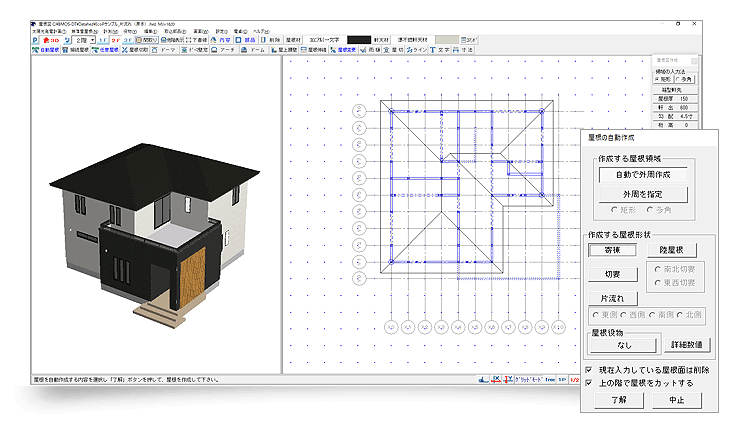

  • 「自動」による屋根入力

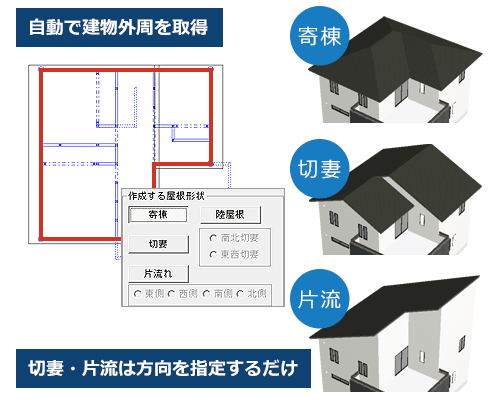

    建物の外周を自動もしくは任意で指定し、作成する屋根の条件を指定するだけで自動的に屋根を作成します。
    1階屋根の自動作成では、上階部分を自動的にカットします。

    自動による屋根入力
綺麗&多彩なパースでイメージ提案

作成したプランのパースイメージを提案!

作成したプランから自動でパースを作成



施主が気になるマイホームの完成イメージ。

「B-MOS」で入力したプランデータは、入力した時点で建物の高さや部屋の高さなどの高さ情報、床・壁・天井・外壁などの素材情報など、立体化に必要な情報があらかじめセットされるので、プランニングが完了すれば、あとは立体化するだけでパースイメージが完成します。

自動作成されたパースイメージは、自由に視点を指定することができます。施主が機内なる「外からの雰囲気」、「部屋の中の空間イメージ」など、見たい場面・確認したい場面に視点をあわせて、お互いの意図を確認しながら打ち合わせを進めることができます。

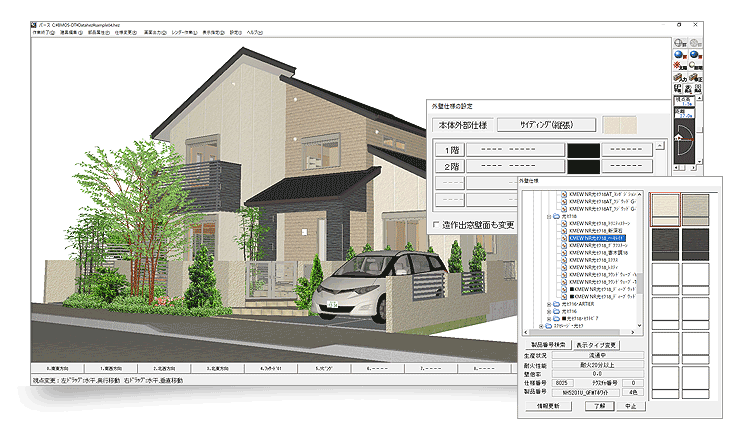

  • 外観イメージ
    屋根の形状や外壁材の色・柄によって大きく変わる外観の完成イメージも、パースイメージで事前に確認することで、より具体的になりお客様も納得・満足する家造りが行えます。
    図面や資料では伝わりにくいお互いの意図を確認できるので、打ち合わせもスムーズに進みます。

    外観パース 外観パースサンプル集
  • 内観イメージ
    間取りだけでは分かりにくい室内の完成イメージもパースイメージにすることで空間のイメージや色合いなどがお客様に伝わりやすくなります。
    また、マウスのドラッグ操作で360度自由に回転させて見ることが出来るので、部屋全体のイメージを確認・把握することができます。
    内観パース 内観パースサンプル集

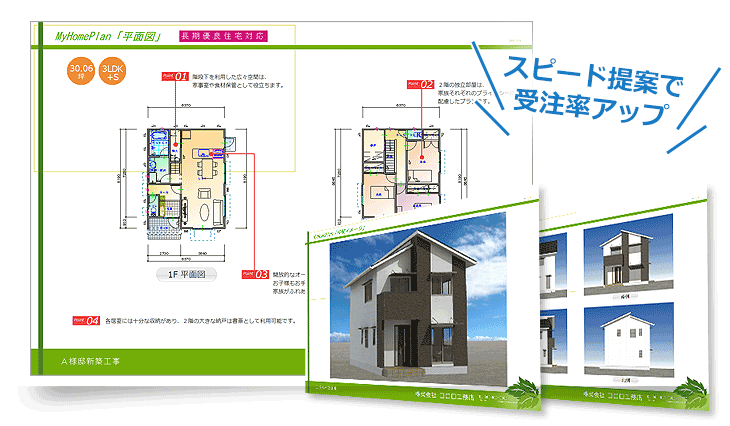

施主に伝わるプレゼンボード作成

プランと建物イメージを施主にスピード提案!

施主に伝わるプレゼンボード作成



初期の提案や打ち合わせ後のプラン提案において、施主の「マイホーム熱」が冷めないためにも、スピーディに対応することは、とても重要です。また、スピーディな対応は、「自分達の為に、ここまで対応してくれている」と好感触が得られ、施主からの信頼にも繋がります。



さらに、より分かりやすくプレゼンボードのデザインにも配慮することで、魅力的で具体的なプレゼンボードとなり、施主の心に伝わります。

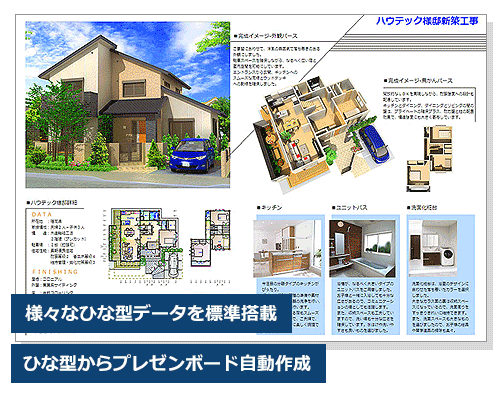

  • ひな型から自動作成
    「B-MOS」では、間取りプランや設備機器、リフォーム用のプレゼンボードなど、多数のひな形レイアウトが予め用意されています。

    間取り図面とひな形レイアウトを選ぶだけで、プレゼンボードを自動で作成できるので、手軽にプレゼンボードを作成することができます。

    ひな型から自動作成
  • フレームデザインの選択
    間取り図面やパースをただ配置しただけの味気ないプレゼンボードでは、施主への訴求力は弱くなってしまいます。

    「B-MOS」では、プレゼンボードを華やかに彩る「フレームデザイン」も多数用意されており、「フレームデザイン」を切り替えるだけで、プレゼンボードのデザインを瞬時に変更することができます。

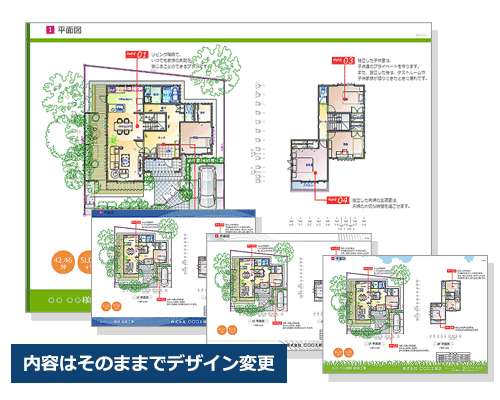

    内容はそのままでデザイン変更





プラン図から始まる設計・構造・積算業務

プラン図から連動して各種図面作成

プラン図から連動して各種図面作成

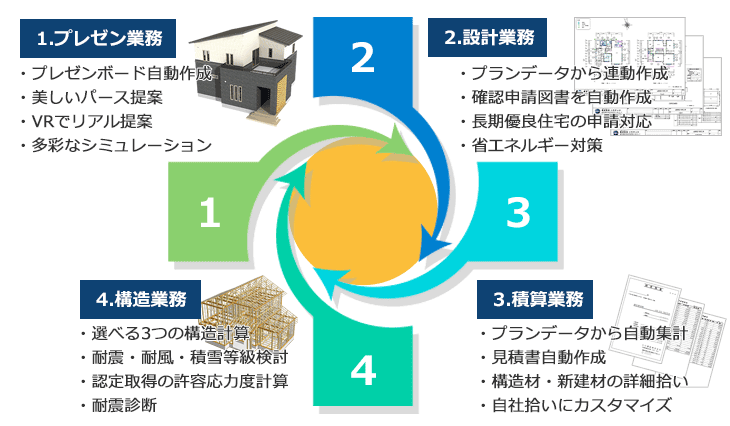

基本となるプランデータが完成したら、ここからが「B-MOS」が得意とする連動システムの見せどころ!


このプランデータをもとに、お客様への提案資料の作成、確認申請などの各種申請に必要な設計図書や、お客様へ提示するための見積書の作成、地震や台風などの自然災害に備えて建物強度のチェックなど、幅広い業務に連動します。

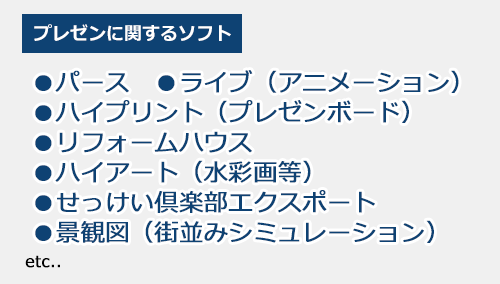

  • 1.プレゼン業務
    簡単操作でスピードプランニングできるから、お客様が“買いたい”時を逃さずに提案が行えます。
    しかも、美しいパースや提案書が作成できるから、自社のセールスポイントや企業スタイルが明確に伝わります。
    信頼を勝ち取る提案で受注に貢献します。

    プレゼン業務

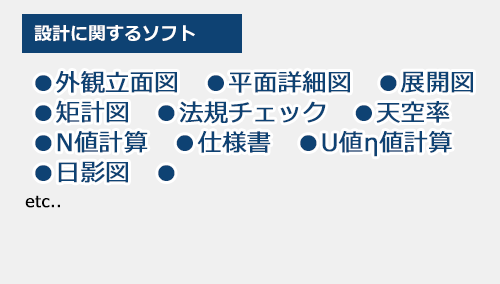

  • 2.設計業務
    プランデータから連動して確認申請に必要な各種図面や、長期優良住宅等の各種申請に必要な図面の作成が行えます。
    また、新外皮計算“平均U値η値”の計算にも対応し、高性能住宅をスピード申請&提供が行えます。
    万全の設計体制の構築に貢献します。

    設計業務









  • 3.積算業務
    プラン入力から、自動ですぐに見積書が完成するから、施主を逃さない金額提案ができます。新築・リフォーム問わず、新建材・住設機器・構造材等を正確に拾い出せる集計登録機能を実装。自社のノウハウを詰め込んだオリジナル積算システムで、適正利益確保&安定経営

    積算業務
  • 4.構造業務
    B-MOSならば、耐震・耐風・耐積雪等級はもちろん、N値計算も瞬時に自動でできるから、最小限の手間と時間とノウハウでチェックでき、施主に説明できます。施主に安心してもらい、信頼関係を築く確かな構造設計力をアピールして、企業イメージをアップしましょう。

    構造業務
