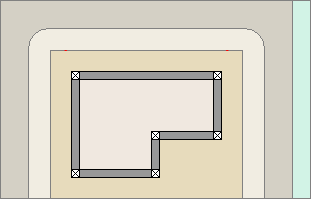

道路→歩道→水路 の順番で入力してください。

・・・ 道路を入力します ・・・ 歩道を入力します ・・・ 水路を入力します

をクリックすると、[ 幅 ] を表示します。

入力する道路の幅を （-9,999〜99,999） mm 以内で設定し、「了解」 をクリックしてください。

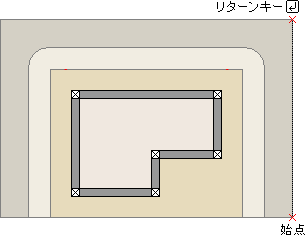

画面上で道路を入力する領域を指定します。

作成する道路領域の多角指定が終わったら、リターンキーを押すと作業を終了します。

[ 道路高 ] を表示します。道路の高さを （-9,999〜99,999） mm 以内で設定し、「了解」 をクリックすると、道路が入力されます。

次に、歩道を入力します。 をクリックすると、[ 幅 ] を表示します。

入力する歩道の幅を （-9,999〜99,999） mm 以内で設定し、「了解」 をクリックしてください。

画面上で歩道を入力する領域を指定します。

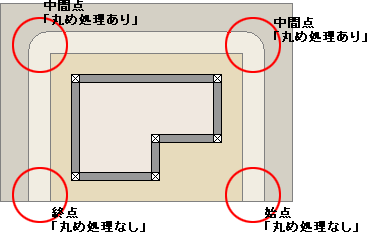

[ 歩道高 ] を表示します。歩道の高さを （-9,999〜99,999） mm 以内で設定してください。 「 始点」 「 中間点」 「 終点」 を設定した場合は、下図のように、歩道の角が丸くなります。

最後に、水路を入力します。 をクリックすると、[ 幅 ] を表示します。

入力する水路の幅を （-9,999〜99,999） mm 以内で設定し、「了解」 をクリックしてください。

画面上で水路を入力する領域を指定します。

[ 水路高 ] を表示します。水路の高さを （-9,999〜99,999） mm 以内で設定してください。
